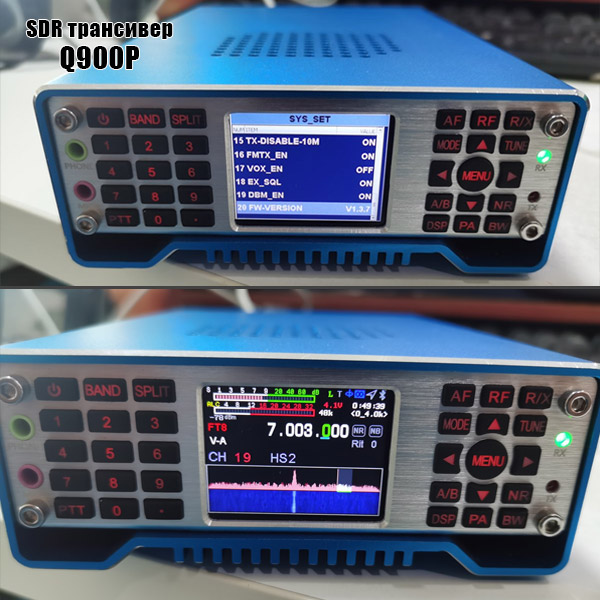

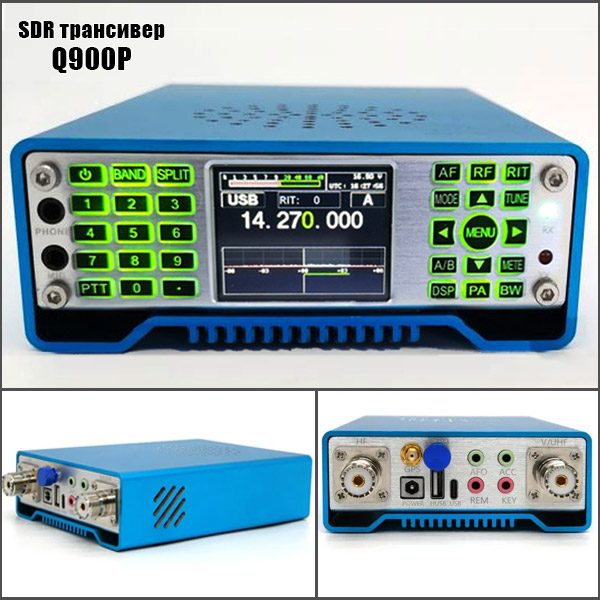

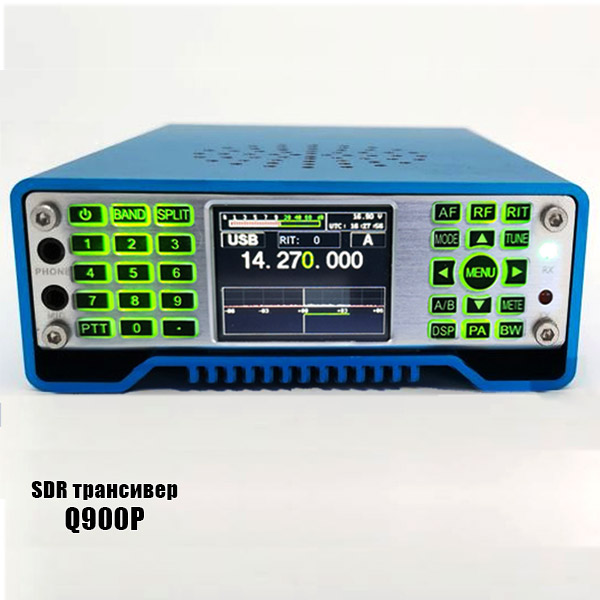

Компактный SDR трансивер Q900p

Компактный SDR трансивер Q900p (QR20/ Ailunce HS2)
Компания Guohe Electronics (Китай) вот уже несколько лет занимается проектированием SDR техники. В конце 2020 года радиолюбительскому сообществу был представлен безвалкодерный, всемодовый КВ-УКВ трансивер Q900p. В широкую продажу по всему миру трансивер стал поступать только летом 2021 года. И при том надо отметить, что региональные представительства на разных континентах этому изделию стали присваивать свои наименования. Так известный продавец Radioditty его обозвало QR20, в Европе этот трансивер можно встретить под названием Ailunce HS2, но по сути это Guohe Electronics Q900p.
И так Q900P компактное всемодовое (AM, FM, SSB, CW, RTTY, DIGITAL) все диапазонное (HF. VHF,UHF) радио основанное на SDR технологии. Главное новаторство данного устройства это отсутствие привычного валкодера. Встроенный Bluetooth, может быть напрямую подключен к мобильным телефонам, компьютерам, микрофонам Bluetooth.
HAM-BOX — это независимо разработанное приложение для смартфона, которое позволяет дистанционно управлять трансивером Q900. Мобильное приложение HAM-BOX, которое разработали, позволяет мобильному телефону легко управлять и воспроизводить радиостанции, это делает работу Радио более удобной и быстрой, радио использует полный дизайн клавиатуры, встроенный модуль Bluetooth, модуль звуковой карты и последовательный модуль связи.

Характеристики Q900

1. Спектр в реальном времени.
2. Схема водопада.
3. Доплеровское отслеживание частоты.
   4, используя программно-определяемую технологию радио (SDR), полнодиапазонную поддержку SSB, CW, RTTY, AM, FM.
4. Структура цепи преобразования двойной частоты.
5. Если ширина и если оборудование и програмное обеспечение переноса можно доработать для того чтобы обеспечить мощное подавление взаимодействия IF.
6. Уменьшение шума DSP цифровое. Встроенный 160-6m высокоскоростной автоматический антенный тюнер.
7. Встроенный электронный ключевой регулятор, все параметры можно установить гибко.
8. Встроенная звуковая карта с IQ и аудиовыходом.
9. Встроенная флэш-память.
10. Интерфейс USB TYPEC3. 1 для соединения электропитания и компьютера.
11. Двойной интерфейс антенны (HF / 50MHZ, 144MHZ / 430MHZ).
12. Высокая точность TXCO ± 0.5 ppm (- 10-60 ℃).
13. Ультра-широкий ряд напряжения тока деятельности: 5-32VDC.
14. Встроенный GPS / Beidou, GSM, электронный компас (ускорение, датчик угла) (опционный)
15. Время GPS (требуется дополнительный модуль GPS).
16. Встроенные часы UTC. 19. Дисплей напряжения тока.
17. Уникально передача данных LORA (требует опционного модуля LORA).
18. Ультра-легкий вес: ≤1 кг

Стандартный модуль FM, модуль Bluetooth, разъем микрофона Bluetooth, разъем звуковой карты, автоматическая настраивая встроенная память, опционный модуль GPS, модуль LORA, электронный модуль компаса, связанный проволокой микрофон.

Q900 Технические Данные:

Параметры
передатчика архитектура передатчика: SDR
режим передачи SSB, CW, RTTY, AM, FM
разрешение частоты 1Hz
Диапазон изменения частот передачи

• 1.800-2.000,
• 3.500-3.900,
• 5.351.5-5.366.5,
• 7.000-7.200,
• 10.100-10.150,
• 14.000-14.350,
• 18.068 — 18.168,
• 21-21.450,
• 24.890- 24.990,
• 28-29.7,
• 50-54,
• 144-146,
• 430-440

Выходная мощность
КВ + 6м: SSB: (1-30Вт),
CW: (1-30Вт),
FM (1-30Вт),
AM: (1-5Вт)
УКВ: в SSB / СW / FM (0.5-5 Вт)
УВЧ: в SSB / СW / FM (0.5-5 Вт)
Техас: 13,8 В-5А приемник: 13,8 в-0.22 типичное, 0.3 А (самая высокая яркость, аудио пик)
Перевозчик борьбе ＜ 50 дБ подавление рассеянного 1.8-54 МГц: ≥50дБ 144-146MHZ: ≥60дБ 430-440MHZ: ≥60 дБ
Приемник параметры
получите архитектуры SDR
получить в режиме SSB, CW и, в RTTY, АМ, FM
диапазон принимаемых частот 300 кГц—500 МГц *
если 20кГц
чувствительность * в SSB / СW: (Вт: 2.4 кГц @ 10 дБ С / Ш)
0.18 мкВ (1.8-54 МГц), 0.25 мкВ (144-146MHZ), 0.25 мкВ (430-440MHZ)
АМ: (Вт: 6 кГц @ 10 дБ С / Н)
15uV (0.3-1.8 МГц), 2uV (1.8-54 МГц), 2uV (144-146MHZ), 2uV (430-440MHZ)
ФМ: (Вт: 15 кГц @ 12 дБ С / Ш)
0.5 мкВ (28.0-29.7 МГц), 0.25 мкВ (50-54 МГц), 0.3 мкВ (144-500МГц), 0.5 мкВ (430-440MHZ)
если неприятие
память каналов: 999 Изображения подавление
аудио выходная мощность 2 Вт (10% уровень искажений, нагрузка 8Ω, 3 кГц)
антенный тюнер параметров
настройки диапазон частот 1.8-54 МГц
импеданс диапазон настройки 16.7 Ω-150Ω неуравновешенный (КСВ лучше, чем 1: 3)
точность настройки КСВ: 1: 1,5 или меньше
времени настройки 2-5С (полный сегмент 10С)
метод настройки: автоматический / ручной
спектра параметров
спектра пропускания 48К
радиочастотного спектра БПФ
структурные параметры
размер 170X120X45mm (без учета выступающих частей)
Вес ＜ 1 кг
рабочее напряжение параметры
диапазон напряжения 5—32В диапазон приема,
5-12В мощность передачи ограничению,
12-18В полная выходная мощность,
18-32V передают предел силы.
Интерфейс
антенны интерфейс антенны TNC / BNT / M (опционный)
