Компактный SDR трансивер PMR-171
Артикул: CN33
- Есть в наличии
- 59 850 руб.

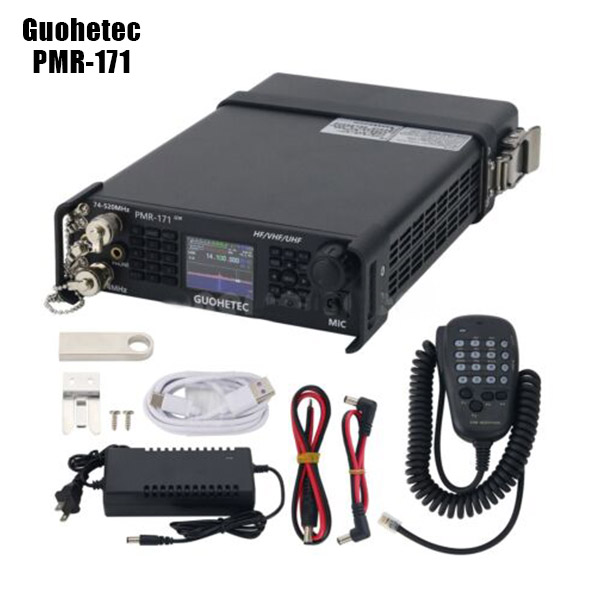

Компактный SDR трансивер PMR-171
Компания Guohe Electronics в начале осени 2023 года представила для радиолюбителей дальнейшее развитее своей первой модели Q900 в виде усовершенствованной модели КВ-УКВ трансивера PMR-171. Сразу хочется отметить хорошую работу над пожеланиями радиолюбителей и новую модель PMR-171 отличает от Q900 - наличие валкодера, двух раздельных антенных разъема для КВ и УКВ, более удобная и качественная гарнитура, съемный мощный аккумулятор. Электронная схема и программное обеспечение PMR-171 имеет ряд улучшений.
GuoheTec PMR-171 - это новое поколения QRP трансиверов «заточенных» для работы в эфире из полевых условий во время путешествий, походов или экспедиций.
PMR-171 компактное всемодовое (SSB, CW, RTTY, FT8, AM, FM,) все широкополосное (от 100 кГц до 2 ГГц) радио основанное на SDR технологии. Встроенный Bluetooth, может быть напрямую подключен к мобильным телефонам, компьютерам, микрофонам и наушникам Bluetooth и выносному удобному валкодеру.
Трансивер обладает множеством расширенных функций, обычно доступных только в аппаратуре профессионального класса. Благодаря двум VFO имеется возможность работы с разнесенных частотах, так же в нем реализованы: регулировка смещения ПЧ, шумоподавление, регулируемая АРУ, управлемое УВЧ, аттенюатор, автоматическим таймерам перехода в спящий режим и тайм-аута передачи, CAT интерфейс и возможности клонирования конфигурации.
PMR-171 использует внешний модульный аккумулятор емкостью 5 АЧ, разработанный для того, чтобы стать идеальным дополнением к полностью автономным полевым радиостанциям. Это особенно актуально, когда модульный аккумуляторный блок дополнен двумя резервными батареями и встроенной архитектурой радиоприемника со сверхнизким энергопотреблением, что значительно увеличивает время работы от батареи. Чтобы удовлетворить разнообразные интересы современных радиолюбителей, PMR-171 также предлагает стандартизированный внешний источник питания 9-18 В постоянного тока (с защитой от обратной полярности), что позволяет ему одинаково удобно работать как на стационарных станциях, так и в транспортных средствах.
PMR-171 оснащен жидкокристаллический дисплеем с высоким разрешением и регулируемой яркостью подсветки, что обеспечивает четкую и легкую читаемость даже при ярком солнечном освещении.
Разработанный как современная многофункциональная платформа SDR, PMR-171 поддерживает мобильное приложение QRadioBLE, позволяющее осуществлять беспроводное управление радиостанцией через Bluetooth. При подключении USB-кабеля появляется доступ к доступ к встроенной внутренней звуковой карте и последовательному интерфейсу управления, что обеспечивает поддержку широкого спектра стандартного программного обеспечения для любительской радиосвязи.
PMR-171 вместе с набором дополнительных модулей (компас, DMR и GPS) предназначены для того, чтобы радовать вас при работе с QRP и полевой радиосвязью.
Основные характеристики:
The PMR-171 incorporates the following:
1. Real-time spectrum display.
2. Waterfall display.
3. Doppler frequency tracking.
4. Software-Defined Radio (SDR) all-band/all-mode: FT8, USB, LSB, CW, RTTY, AM, FM, DMR (optional), WFM (receive only).
5. Dual frequency conversion circuit structure.
6. Intermediate Frequency (IF) width and IF displacement hardware and software can be modified to provide powerful IF interference suppression.
7. Digital Signal Processing (DSP), Digital Noise Reduction (DNR).
8. Built-in 4m to 160m high-speed automatic antenna tuner (ATU).
9. Built-in programable and electronic automatic CW keyer.
10. Built-in soundcard, CAT control, and IQ logic.
11. External battery compartment.
12. USB TYPE-C (3.1) interface.
13. High-precision TXCO ± 0.5ppm (-10°C to 60°C).
14. Ultra-wide working input voltage range: 9VDC to 18VDC (some TX levels limited by input voltage).
15. Power supply anti-reverse polarity protection.
16. Built-in GPS/BeiDou, electronic compass, and accelerometer (acceleration, angle sensor) (optional GPS module required).
17. GPS timing (optional GPS module required).
18. RTC clock set capability.
19. Voltage monitoring/display.
20. Ultra-lightweight: ≤2kg.
21. Bluetooth wireless control (viable for Bluetooth FT8.)
Компания Guohe Electronics в начале осени 2023 года представила для радиолюбителей дальнейшее развитее своей первой модели Q900 в виде усовершенствованной модели КВ-УКВ трансивера PMR-171. Сразу хочется отметить хорошую работу над пожеланиями радиолюбителей и новую модель PMR-171 отличает от Q900 - наличие валкодера, двух раздельных антенных разъема для КВ и УКВ, более удобная и качественная гарнитура, съемный мощный аккумулятор. Электронная схема и программное обеспечение PMR-171 имеет ряд улучшений.
GuoheTec PMR-171 - это новое поколения QRP трансиверов «заточенных» для работы в эфире из полевых условий во время путешествий, походов или экспедиций.
PMR-171 компактное всемодовое (SSB, CW, RTTY, FT8, AM, FM,) все широкополосное (от 100 кГц до 2 ГГц) радио основанное на SDR технологии. Встроенный Bluetooth, может быть напрямую подключен к мобильным телефонам, компьютерам, микрофонам и наушникам Bluetooth и выносному удобному валкодеру.
Трансивер обладает множеством расширенных функций, обычно доступных только в аппаратуре профессионального класса. Благодаря двум VFO имеется возможность работы с разнесенных частотах, так же в нем реализованы: регулировка смещения ПЧ, шумоподавление, регулируемая АРУ, управлемое УВЧ, аттенюатор, автоматическим таймерам перехода в спящий режим и тайм-аута передачи, CAT интерфейс и возможности клонирования конфигурации.
PMR-171 использует внешний модульный аккумулятор емкостью 5 АЧ, разработанный для того, чтобы стать идеальным дополнением к полностью автономным полевым радиостанциям. Это особенно актуально, когда модульный аккумуляторный блок дополнен двумя резервными батареями и встроенной архитектурой радиоприемника со сверхнизким энергопотреблением, что значительно увеличивает время работы от батареи. Чтобы удовлетворить разнообразные интересы современных радиолюбителей, PMR-171 также предлагает стандартизированный внешний источник питания 9-18 В постоянного тока (с защитой от обратной полярности), что позволяет ему одинаково удобно работать как на стационарных станциях, так и в транспортных средствах.
PMR-171 оснащен жидкокристаллический дисплеем с высоким разрешением и регулируемой яркостью подсветки, что обеспечивает четкую и легкую читаемость даже при ярком солнечном освещении.
Разработанный как современная многофункциональная платформа SDR, PMR-171 поддерживает мобильное приложение QRadioBLE, позволяющее осуществлять беспроводное управление радиостанцией через Bluetooth. При подключении USB-кабеля появляется доступ к доступ к встроенной внутренней звуковой карте и последовательному интерфейсу управления, что обеспечивает поддержку широкого спектра стандартного программного обеспечения для любительской радиосвязи.
PMR-171 вместе с набором дополнительных модулей (компас, DMR и GPS) предназначены для того, чтобы радовать вас при работе с QRP и полевой радиосвязью.
Основные характеристики:
The PMR-171 incorporates the following:
1. Real-time spectrum display.
2. Waterfall display.
3. Doppler frequency tracking.
4. Software-Defined Radio (SDR) all-band/all-mode: FT8, USB, LSB, CW, RTTY, AM, FM, DMR (optional), WFM (receive only).
5. Dual frequency conversion circuit structure.
6. Intermediate Frequency (IF) width and IF displacement hardware and software can be modified to provide powerful IF interference suppression.
7. Digital Signal Processing (DSP), Digital Noise Reduction (DNR).
8. Built-in 4m to 160m high-speed automatic antenna tuner (ATU).
9. Built-in programable and electronic automatic CW keyer.
10. Built-in soundcard, CAT control, and IQ logic.
11. External battery compartment.
12. USB TYPE-C (3.1) interface.
13. High-precision TXCO ± 0.5ppm (-10°C to 60°C).
14. Ultra-wide working input voltage range: 9VDC to 18VDC (some TX levels limited by input voltage).
15. Power supply anti-reverse polarity protection.
16. Built-in GPS/BeiDou, electronic compass, and accelerometer (acceleration, angle sensor) (optional GPS module required).
17. GPS timing (optional GPS module required).
18. RTC clock set capability.
19. Voltage monitoring/display.
20. Ultra-lightweight: ≤2kg.
21. Bluetooth wireless control (viable for Bluetooth FT8.)
Transmitter Specifications |
||
| Architecture | Software Defined Radio (SDR) | |
| Available Modes | USB, LSB, FT8, CW, RTTY, AM, FM, DMR(Matching) | |
| Frequency Precision | 1HZ | |
|
TX Frequency range*1 (Frequency range can be customized) |
ITU Region 1: 1.810-1.850, 3.500-3.800, 5.3515-5.3665, 7.000-7.200 , 10.100-10.150, 14.000-14.350, 18.068-18.168, 21-21.450, 24.890-24.990, 28-29.7, 50-54, 144-146, 430-440 (MHz) | |
| ITU Region 2: 1.800-2.000, 3.500-4.000, 5.3515-5.3665, 7.000-7.300, 10.100-10.150, 14.000-14.350, 18.068-18.168, 21-21.450, 24.890-24.990, 28-29.7, 50-54, 144-148, 430-450 MHz | ||
| ITU Region 3: 1.800-2.000, 3.500-3.900, 5.3515-5.3665, 7.000-7.200, 10.100-10.150, 14.000-14.350, 18.068-18.168, 21-21.450, 24.890-24.990, 28-29.7, 50-54, 144-148, 430-440 MHz | ||
| Output Power |
HF: SSB: (1-20W, CW: (0.1-10W, FM（0.1-20W）, AM: (1-20W） VHF: SSB/CW /FM（≤10W） UHF: SSB/CW /FM（≤10W） |
|
| Power Consumption |
TX: 13.8V 5A RX: 13.8V 0.25A (nominal), 0.35A (Peak Load – full volume and screen brightness) |
|
| Carrier Suppression | ＜50db | |
| Spurious Suppression |
1.8-54MHZ：≥50db 144-146MHZ：≥60db 430-440MHZ：≥60db |
|
| Channel Memory | 100 Channels | |
Receiver Specifications |
||
| Architecture | SDR | |
| Available Modes | USB, LSB, FT8, CW, RTTY, AM, FM, WFM(RX-only), DMR(Matching) | |
| RX Frequency Range | 100KHZ-2GHZ* | |
| IF Bandwidth | 20KHZ | |
| Intermediate Frequency | 12KHZ | |
| Sensitivity *2 |
SSB/CW: (BW: 2.4kHz @ 10dB S/N） 0.18uV (1.8-54MHZ), 0.25uV (144-148MHZ), 0.25uV (430-450MHZ), AM: (BW: 6kHz @ 10dB S/N), 15uV (0.3-1.8MHZ), 2uV (1.8-54MHZ), 2uV (144-148MHZ), 2uV (430-450MHZ), FM: (BW: 15kHz @ 12dB S/N), 0.5uV (28.0-29.7MHZ), 0.25uV (50-54MHZ), 0.3uV (144-148MHZ), 0.5uV (430-450MHZ） |
|
| IF Rejection | ≥70db | |
| IF Suppression | ≥80db | |
| Audio Output Power | 2 W (10% DISTORTION, 8Ω LOAD, 3KHZ) | |
Antenna Tuner Specifications |
||
| Frequency Range | 1.8-74MHZ | |
| Impedance Range | 16.7Ω - 150Ω unbalanced (VSWR better than 1:3) | |
| Precision | VSWR: 1:1.5 or less | |
| Tune Speed | 2-5s (full segment @ 10s) | |
| Activation Modes | Fully Automatic / Manual | |
Spectrum Specifications |
||
| Spectrum Width | 48K | |
| RF Spectrum | FFT | |
Structural Parameters |
||
| Dimensions |
270mm x 166mm x 50mm (with battery) 220mm x 166mm x 50mm (without battery) |
|
| Weight |
<2.4Kg (with battery & accessories) <1.7Kg (without battery or accessories) |
|
Battery Specifications |
||
| Capacity | 5AH@14.2V | |
Operating Voltage Specifications |
||
| Voltage Range |
9-18V receiving range, 9-12V transmit power limit, 13.8-15V full power output, 15-18V transmit power limit. |
|
Antenna Interface Specifications |
||
| Connectors |
BNC (100KHz-74MHz) TNC (74MHz-520MHz) |
|
Environmental Requirements |
||
| Operating Temp | -10℃ to ~60℃ | |
| Relative Humidity | 10% - 90% | |
