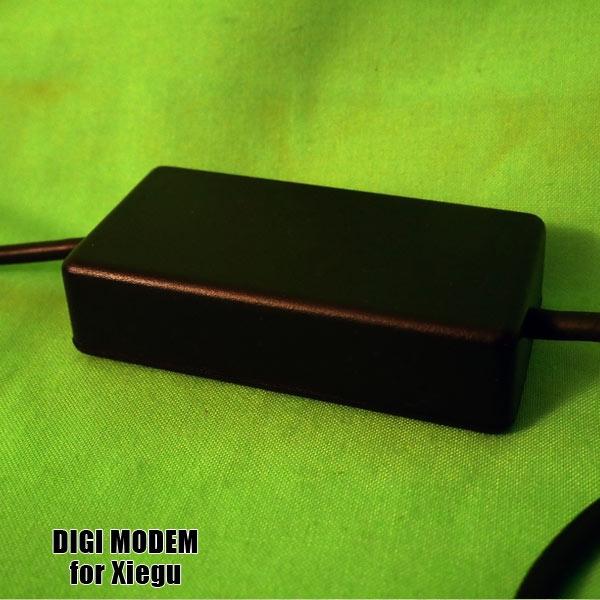

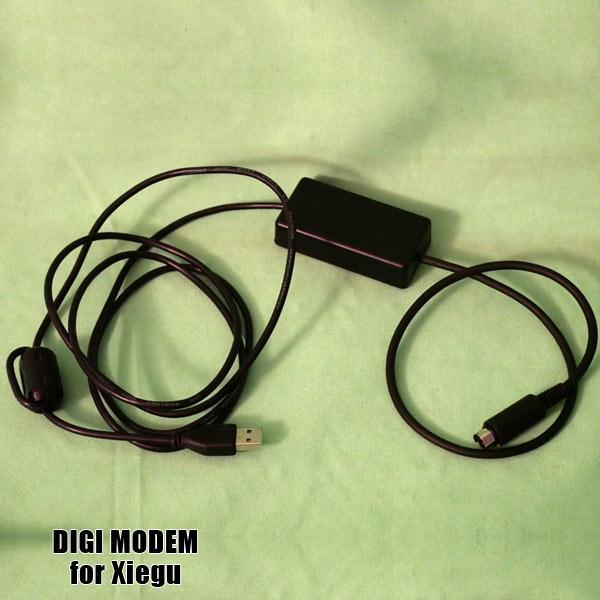

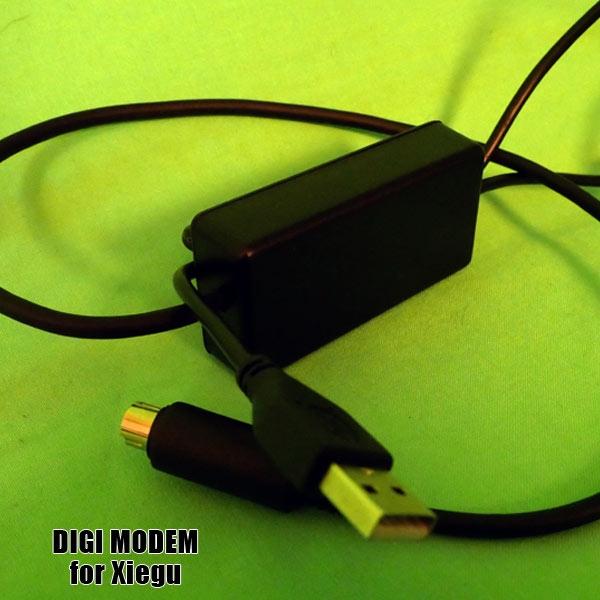

Модем Digatal mode Xiegu G90

Интерфейс для Digital Mode для Xiegu (G90, X5105, X108).
(аналог модема XGGComms для Xiegu)

Интерфейс предназначен для работы цифровыми видами связи с помощью компьютера и трансивера Xiegu G90. Он имеет полную оптическую изоляцию PTT управляющего сигнала;  звуковой тракт  трансивера и компьютера дополнительно изолированы друг от друга трансформаторной развязкой. Это повышает надежность и безопасность работы вашего трансивера совместно с компьютерами и другими устройствами.

Благодаря тому, что интерфейс содержит чип звуковой карты C-Media 108, пользователю предоставляется возможность использовать ноутбуки или ПК без встроенной звуковой карты или с отсутствующем входом компьютера при наличии USB порта. Большинство операционных систем (Windows, Maс, Linux) уже имеют встроенные драйверы C-Media чипа, поэтому использование устройства не вызовет проблем на данных устройствах. Поскольку интерфейс в вашей системе выглядит как выделенная звуковая карта, настройки можно отрегулировать и оставить, поскольку она не влияет на стандартные настройки и уровни звука вашего ПК.

Отличительной особенностью модема является встроенная функция VOX для PTT-ввода, что делает его совместимым практически с любым приложением в цифровом режиме, таким как FlDigi, WSJT-X, JTDX, DM780, Echolink, Digipan, WinPSK и многие другие.

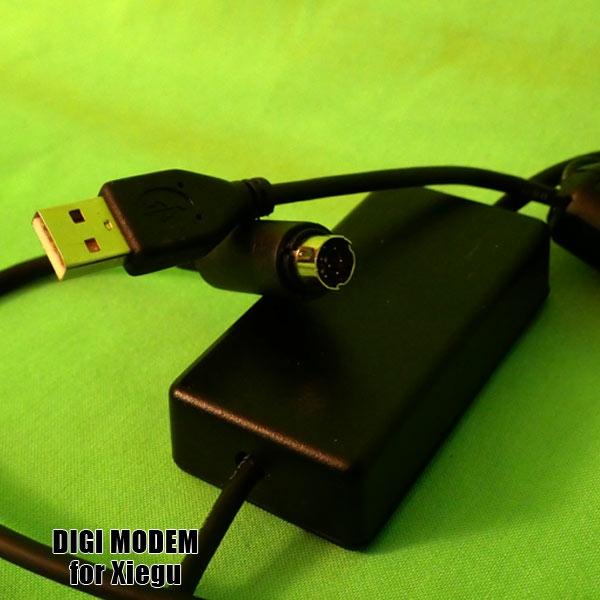

Подключите USB-разъем к свободному порту на вашем компьютере. В большинстве операционных систем уже установлены драйверы C-Media CM108.

Подключите 8Din штекер к порту ACC трансивера.

Запустите ваше любимое программное обеспечение Digimode и настройте его на отправку и получение звука через новую USB Soundcard.

Вы можете использовать специальные регуляторы уровня звука Windows для линейного выхода и записи, чтобы оптимизировать уровни для вашего трансивера.

Обращаем внимание, что в настройках программы для цифровых видов связи в случае возможности выбора канала звука необходимы выбрать режим «моно» или «стерео» (а не отдельно левый или правый каналы), так как передача звука идет по правому каналу, а левый канал используется для активации схемы VOX.

Технические характеристики:
- двусторонняя трансформаторная развязка между компьютером и трансивером
- оптическая изоляция между USB-портом и PTT цепями трансивера
- полная поддержка трансиверов Xiegu G90, Xiegu X5105 и аналогичных
- низкий уровень собственного шума
- питание звукового чипа и VOX системы от USB порта компьютера
- размеры: 80х40х20 мм
