Вертикальная антенна KB2/K4GP

KB2/K4GP вертикальная антенна на 7-14-21-28 МГц

   KB2/K4GP – это радиолюбительская вертикальная антенна для работы на  диапазонах 40, 20, 15 и 10 м

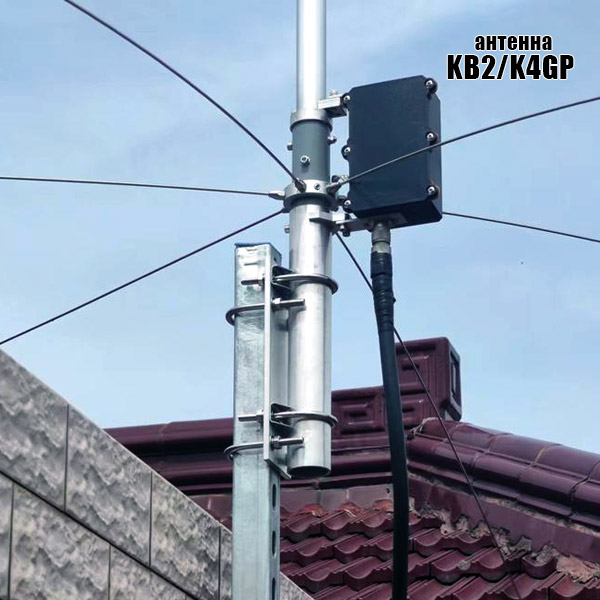

  Все водонепроницаемые элементы изготовлены на основе силиконовой резины 45а. Металлические элементы изготовлены высококачественого алюминиевого сплава с защитным антикоррозионным покрытием на высокоточном ЧПУ оборудовании.  В конструкции применены высококачественные траповые элементы и ёмкостные нагрузки, которые не вносят потери в характеристиках антенны, а оригинальная конструкция балуна делает процесс согласования простым и эффективным.

   Антенна легкая (5,2 кг), прочная и поэтому установка конструкции достаточна просто и доступна одному человеку без помощников. KB2/K4GP позволяет выдерживать достаточно серьезные ветровые нагрузки (скорость ветра более 30 м/с ) без необходимости использования дополнительных растяжек.

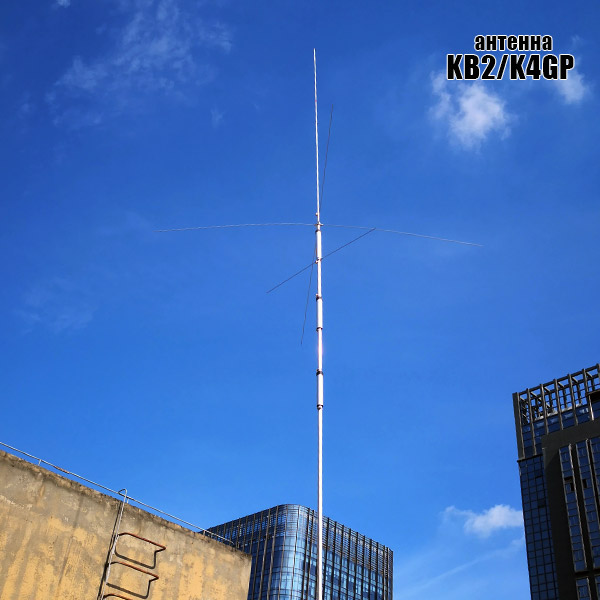

   Питание антенны осуществляется  по одному коаксиальному кабелю, однако каждый диапазон настраивается индивидуально по наименьшему КСВ на выбранном диапазоне. Резонаторы в верхней части антенны используются для обеспечения наилучшей эффективности вертикального элемента на ВЧ. Торцевая загрузка секций на НЧ диапазон (емкостные шляпки) позволяет эффективно работать при уменьшенной высоте антенны.

Антенна не нуждается в дополнительных противовесах и эффективном заземлении. Минимальная высота установки над землей, для получения приемлемых характеристик составляет всего 3 м, а для более лучших результатов рекомендуется поднять антенны на высоту более 5 м.

    Поскольку антенна KB2/K4GP достаточно легка, компактна и мобильна, то ее можно использовать не только в качестве стационарной базовой антенны, но и во время путешествий, а небольшая площадь, необходимая для монтажа, идеально подходит для небольших крыш, загородных домов и во время путешествий и походов.

Технические характеристики:
Диапазон используемых частот: 7/14/21/28 МГц
Полная длина: 7,8 м
Длина противовесов: 2,7 м
Максимальная рекомендуемая мощность: 1000 Вт (CW500W, RTTY300W)
Импеданс антенны: 50 Ом
КСВН: не хуже 1.5
Полоса пропускания: 40 м: 150 кГц / 20 м: 450 кГц / 15 м: 800 кГц / 10 м: 1000 кГц
Номинальная ветровая нагрузка: 35 м/с
Тип разъёма антенны: SL16-K
Вес в упаковке: около 7,0 кг
Размер упаковки: 13x13x120 см
Эффективная высота монтажа: более 3 м
