Антенна K-730 (7, 14, 21, 28 МГц)

Четырех диапазонная антенна K-730 (7-14-21-28 Мгц)

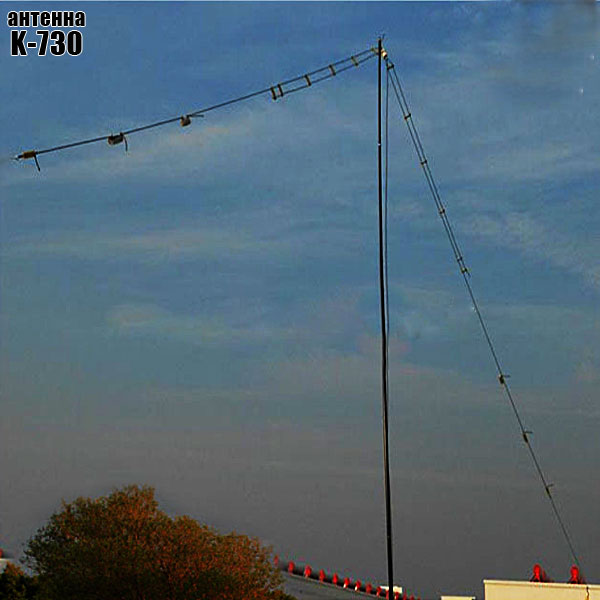

Антенна К-730 это четырех диапазонная, надежная  базовая антенна,  впрочем которая может без труда превратится и в походный вариант. Конструктивно K-730 представляет собой  симметричный диполь  с удлиняющими катушками на диапазоны 14 и 7 Мгц. На два других диапазона (28 и 21 Мгц ) антенна работает как классический полуволновой диполь. Впрочем, антенну можно расположить в пространстве в виде перевернутой V (in V) без ухудшения характеристик. Рабочая высота K-730, заявленная производителем не менее 6  м, но на практике на работу антенны значительно не сказывались снижение плеч диполя до 2 м. Общая длина антенны всего  11 м, что позволяет без проблем установить на крыше многоэтажного дома в ограниченном пространстве.

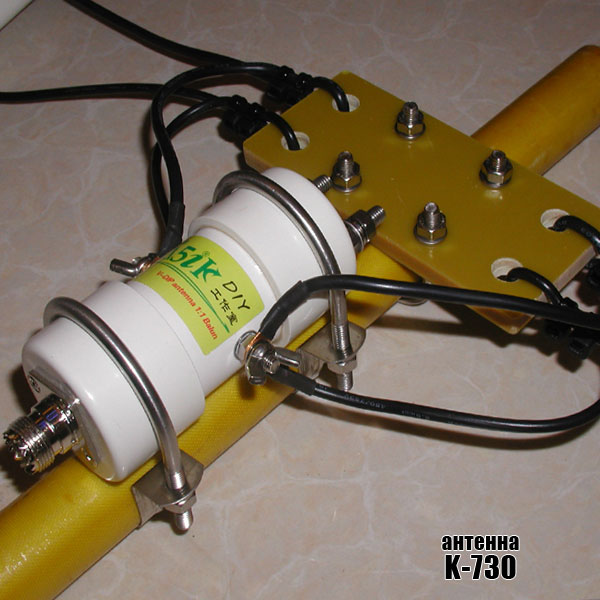

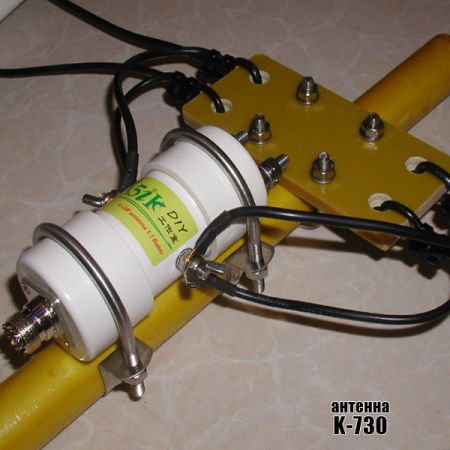

Материал, из которого сделаны полотна антенны, представляет собой мягкий антенный канатик (19 медных жил) сечением около 4 квадратов, покрытый ПВХ изоляционным материалом, устойчивым к непогоде.  КСВ  антенны по диапазонам составляет  значение не хуже 1,2-1,5. Для согласования с фидером, антенна имеет в комплекте согласующий трансформатор Balun с коэффициентом 1:1, оснащенный  50 ом гнездом типа SO-239. Все болты и гайки, применяемые в конструкции сделаны из высококачественной нержавеющей стали.

Технические характеристики:
Тип антенны:   Диполь
Рабочие диапазон:  7, 14, 21, 28 Мгц

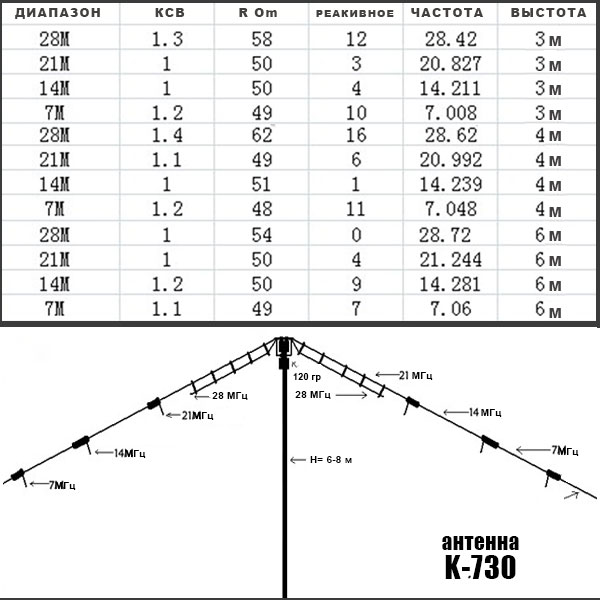

КСВ:  1,2-1,5
Импеданс: 50 Ом
Тип разъема:  SO-239
Максимальная мощность:  500 Вт
Длина антенны:  10,5 м
Масса антенны:  2,2 кг
Материал излучателя:   медный канатик в ПВХ изоляции

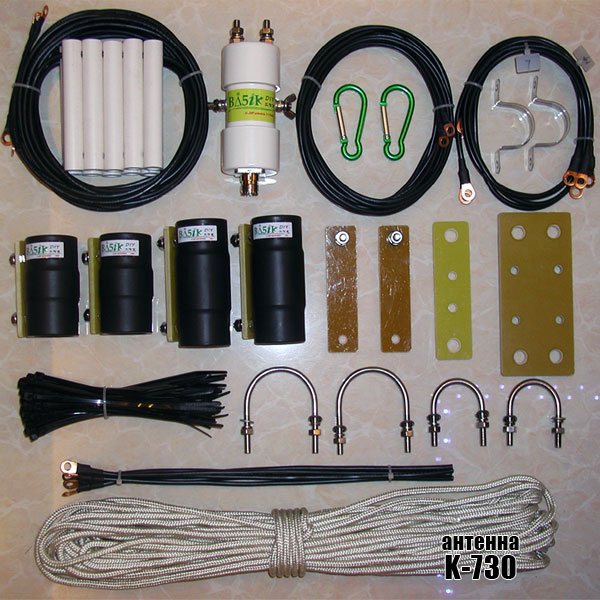

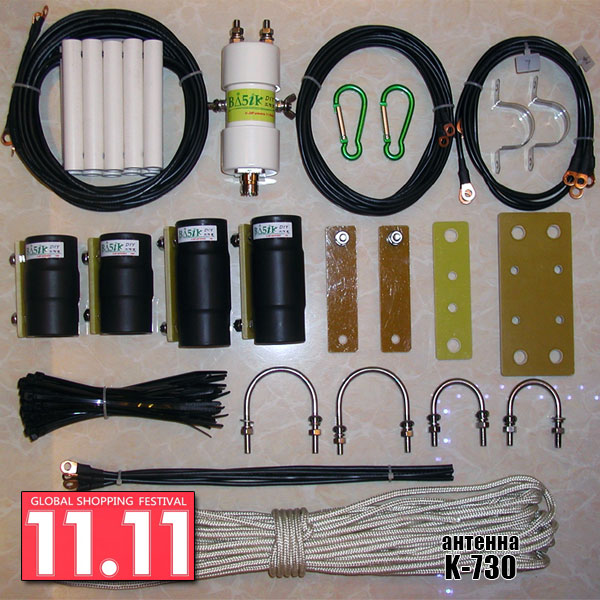

Комплектность:
- балун K-50MV,
- вибратор 8 in,
- регулировочный провод 6 шт,
- катушка 4 шт,
- две изоляционных пластины,
- два изолятора,
- два карабина,
- два U-образных зажима
- инструкция по установке и настройке.
